Z41H化工部法蘭閘閥技術規范

Z41H法蘭閘閥廣泛適用于石油、化工、水力、火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。適用于公稱壓力PN1.6～16.0MPa，工作溫度≤-29℃～550℃的管路系統上，作為切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。

明桿閘閥的設計直接決定其密封性、使用壽命、工況適應性及操作安全性，需圍繞結構可靠性、介質適配性、操作便捷性和長期穩定性四大核心目標展開。以下是關鍵設計注意事項，按核心模塊分類說明：

一、Z41H化工部法蘭閘閥技術規范核心結構設計：確保密封與啟閉可靠性

明桿閘閥的密封性能（閘板與閥座、閥桿與填料）和啟閉順暢性是設計核心，需重點關注以下細節：

閘板與閥座設計

密封面形式選擇：根據介質特性確定密封面類型，避免泄漏風險。

硬密封（如堆焊硬質合金、不銹鋼密封面）：適配高溫（＞200℃）、高壓（＞4.0MPa）或含少量顆粒的介質（如石油、蒸汽），需保證密封面硬度差（通常閥座硬度高于閘板 10-30HRC），減少磨損；

軟密封（如襯膠、PTFE、EPDM）：適配常溫（＜120℃）、低壓（＜1.6MPa）且無腐蝕性的潔凈介質（如自來水、空調水），需控制密封面壓縮量（通常 0.5-1.5mm），避免軟質材料過度擠壓變形。

閘板結構優化：優先采用 “彈性閘板" 或 “雙閘板" 設計，而非剛性單閘板。彈性閘板通過中間彈性槽補償制造誤差和溫度變形，雙閘板通過楔形頂開機構實現自動對中，兩者均可提升密封可靠性，尤其適用于溫差波動大的場景（如供熱管道）。

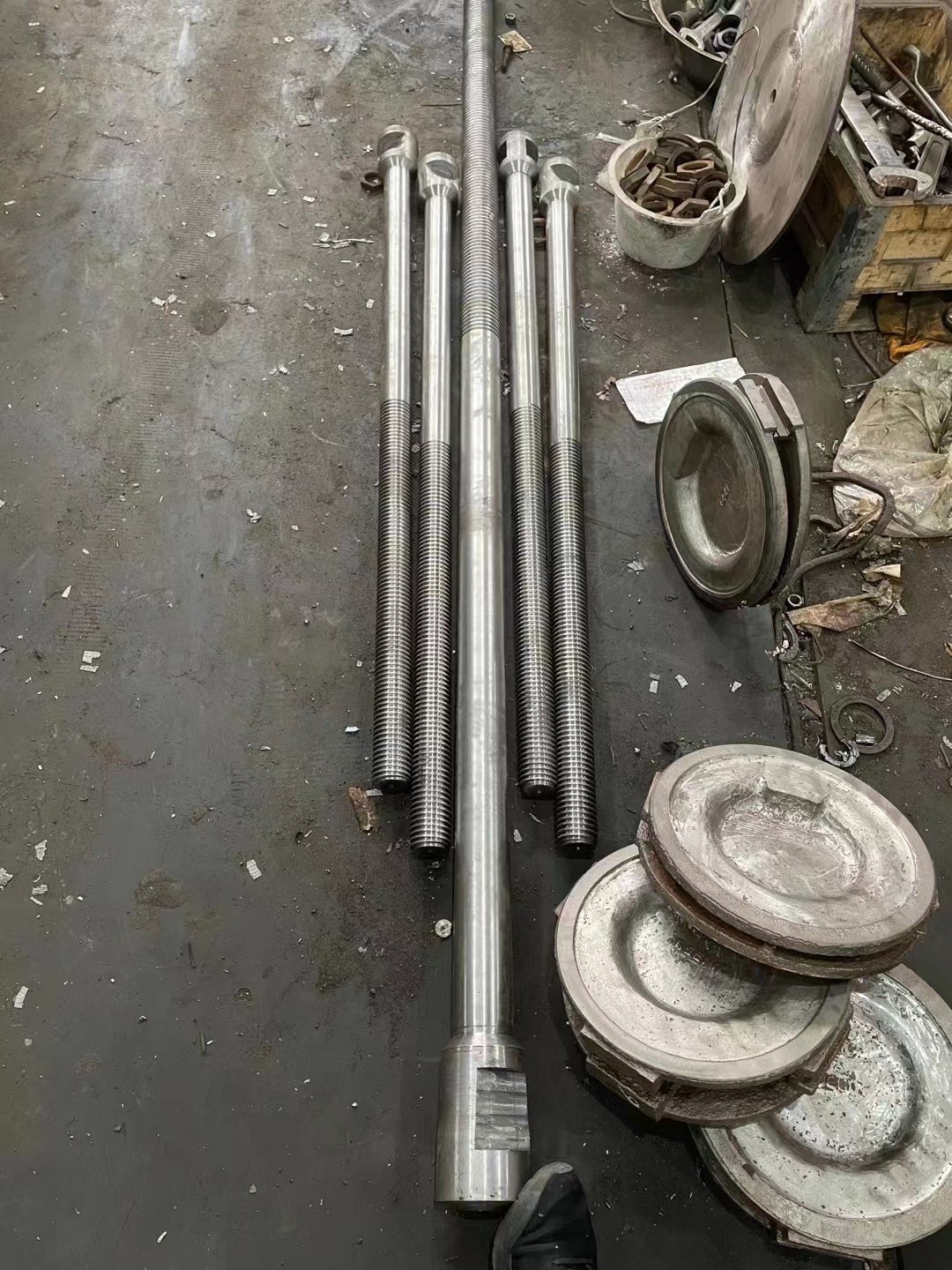

閥桿與傳動設計

閥桿材質與精度：閥桿需同時承受軸向力（啟閉時推動閘板）和扭矩，材質需匹配工況：

普通工況（自來水、低壓空氣）：選用 45# 鋼或 2Cr13 不銹鋼，表面鍍鉻（厚度 5-10μm）防銹；

腐蝕工況（化工介質、海水）：選用 316L 不銹鋼或哈氏合金，避免介質腐蝕導致閥桿卡死；

螺紋精度控制：閥桿與閥蓋的梯形螺紋（或矩形螺紋）是傳動核心，需保證螺紋精度（如 GB/T 5796.3 7H/6g），并設計 “螺紋潤滑槽"（定期注入潤滑脂），減少啟閉時的磨損，避免 “卡澀" 或 “滑絲"。

填料函與密封設計

填料選型與結構：填料函需實現閥桿的動態密封（啟閉時閥桿上下移動），設計時需注意：

常溫低壓：選用石棉盤根或柔性石墨盤根（3-5 圈疊加）；

高溫高壓：選用金屬包覆石墨盤根（耐溫＞400℃）或膨脹石墨填料，搭配 “填料壓蓋" 的彈性預緊結構（如加彈簧），補償填料磨損后的密封力；

防外漏細節：填料函底部需設計 “擋圈"（防止填料被介質壓力擠出），頂部可增加 “防塵圈"（如橡膠密封圈），避免粉塵、雜質進入填料函，延長填料壽命。

二、Z41H化工部法蘭閘閥技術規范工況適配設計：匹配介質與環境特性

明桿閘閥需根據應用場景的介質屬性（溫度、壓力、腐蝕性）和安裝環境（戶外、潮濕、防爆）針對性設計，避免 “選型錯配" 導致失效：

壓力與溫度適配

閥體壁厚計算：根據設計壓力（PN）和介質溫度，按 GB/T 12234（鋼制閥門）或 GB/T 13932（鑄鐵閥門）計算閥體最小壁厚，需預留 1.2-1.5 倍的安全系數（尤其高壓工況，如 PN16 及以上），防止閥體承壓破裂；

熱變形補償：高溫工況（如蒸汽管道，＞300℃）需在閥蓋與閥體連接部位設計 “柔性結構"（如波形墊片），或選用 “自密封閥蓋"（利用介質壓力壓緊密封墊），避免溫度變化導致螺栓松動或密封面泄漏。

腐蝕性介質適配

全材質兼容：接觸介質的部件（閥體、閘板、閥座、閥桿）需采用耐腐蝕材質，避免 “局部腐蝕"：

弱腐蝕（如自來水、污水）：閥體用球墨鑄鐵（QT450-10），閥桿用 2Cr13；

強腐蝕（如酸堿溶液、海水）：閥體用 316L 不銹鋼，閥座用哈氏合金，避免不同材質接觸產生 “電偶腐蝕"；

結構：閥體流道需設計為 “光滑通徑"（無臺階、），閘板底部避免凹槽結構，防止腐蝕性介質殘留導致 “點腐蝕"（如化工行業的甲醇、鹽酸輸送）。

特殊環境適配

戶外 / 潮濕環境：閥體表面需做防腐處理（如戶外用環氧樹脂粉末噴涂，厚度 60-80μm），閥桿頂部的手輪 / 驅動裝置需加 “防水罩"（如塑料或不銹鋼防護罩），防止雨水進入填料函或傳動機構；

防爆環境（如石油化工、煤氣站）：若采用電動驅動，需選用 “防爆型電動執行器"（防爆等級不低于 Ex d IIB T4），閥桿與執行器的連接部位需做 “防靜電接地"（如加裝接地螺栓），避免靜電積聚引發爆炸。

三、Z41H化工部法蘭閘閥技術規范操作與維護設計：提升易用性與壽命

明桿閘閥的 “可視化優勢" 需通過設計強化，同時降低后期維護難度，減少用戶運維成本：

啟閉狀態可視化優化

閥桿刻度標識：在閥桿外露部位蝕刻 “開度刻度"（如 0-100%），或在閥蓋頂部加裝 “開度指示器"（如指針式、色標式），方便巡檢時快速判斷閥門啟閉狀態（尤其市政、消防場景）；

防過啟閉限位：設計 “上限位"（閘板全開時限制閥桿繼續上升，避免閥桿脫出）和 “下限位"（閘板全關時限制過度擠壓密封面），可通過閥桿頂部的 “限位螺母" 或執行器的 “電子限位" 實現，防止誤操作導致結構損壞。

維護便捷性設計

可拆卸閥蓋結構：優先采用 “螺栓連接閥蓋"（而非焊接閥蓋），后期維護時可直接拆卸閥蓋更換閘板、填料，無需整體更換閥門，降低維護成本；

填料函可在線更換：設計 “雙填料函" 或 “活接式壓蓋"，部分場景下（如不停機維護）可先壓緊備用填料，再更換主填料，避免介質泄漏；

易清潔結構：閥體底部可預留 “排污口"（帶絲堵），用于定期排放管道內的雜質、積水（如供暖系統冬季停用時排水，防止凍裂）。

四、Z41H化工部法蘭閘閥技術規范標準與合規設計：確保安全性與通用性

設計需符合行業標準，避免因 “非標結構" 導致安裝困難或安全隱患，同時滿足不同地區的合規要求：

遵循通用標準

結構尺寸：需符合 GB/T 12221（閥門結構長度）、GB/T 9113（法蘭連接尺寸），確保與管道系統兼容（如市政管道常用 DN50-DN600，法蘭標準為 PN1.0/1.6）；

壓力試驗：按 GB/T 13927（閥門壓力試驗）設計密封試驗和強度試驗的接口（如預留試壓孔），確保出廠前可檢測密封性（泄漏量需≤0.1×DN mm3/s）。

特殊行業合規

消防場景：需符合 GB 5135.1（自動噴水滅火系統 第 1 部分：灑水噴頭）對閥門的要求，如閥體材質為球墨鑄鐵，密封面耐溫≥100℃；

食品醫藥行業：需采用 “衛生級設計"，閥體流道拋光（粗糙度 Ra≤0.8μm），材質為 316L 不銹鋼，避免介質污染，符合 FDA 或 GMP 標準。

總結：設計核心邏輯

明桿閘閥的設計需圍繞 “問題前置" 展開 —— 提前預判應用場景中的泄漏風險（密封設計）、失效風險（材質與強度設計）、維護痛點（便捷性設計），最終實現 “在適配工況下，長期穩定運行且易維護" 的目標。例如：市政給排水場景需優先保證 “可視化 + 耐腐"，石油化工場景需重點強化 “高壓密封 + 防爆"，消防場景需突出 “快速判斷 + 安全限位"。

如果你需要針對某一具體場景（如化工高壓管道、市政消防系統）的明桿閘閥設計方案，我可以幫你梳理該場景下的關鍵參數（如介質溫度、壓力、腐蝕性）及對應的設計細節，需要嗎？

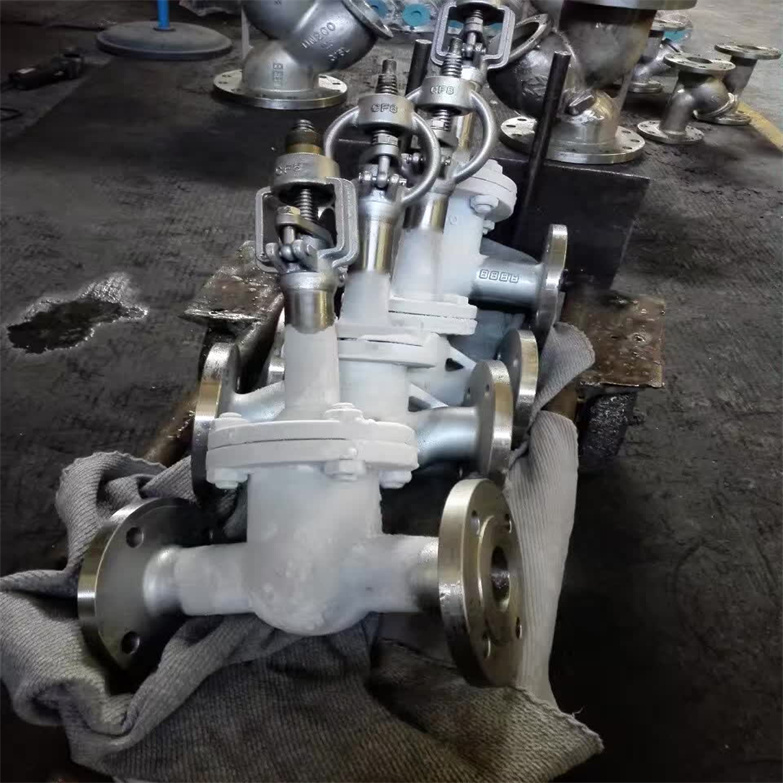

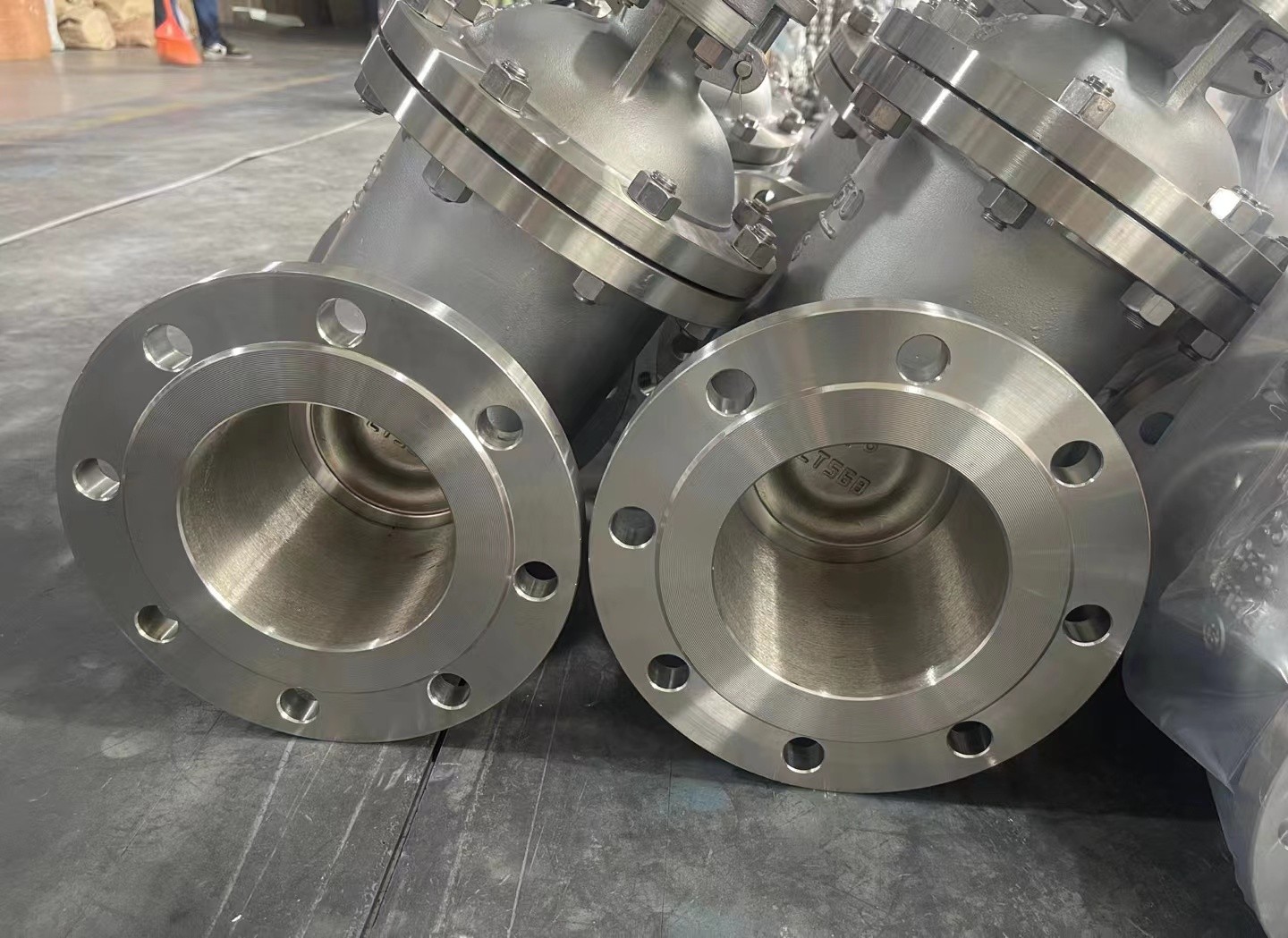

Z41H化工部法蘭閘閥技術規范產品特點

1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠，操作輕便靈活

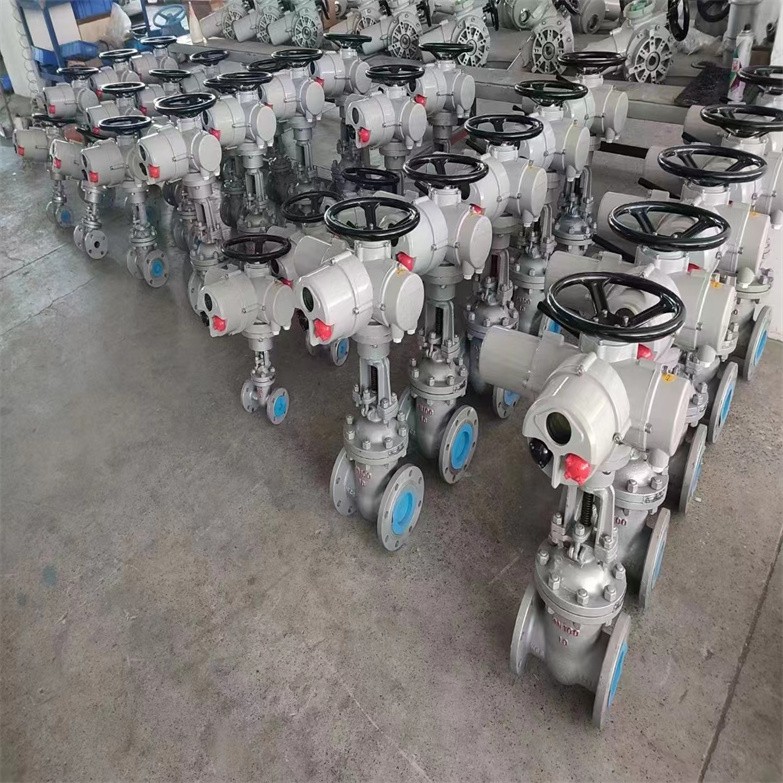

4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式

Z41H化工部法蘭閘閥技術規范執行標準

壓力試驗

Z41H化工部法蘭閘閥技術規范主要零件材料及性能

外形結構圖

Z41H化工部法蘭閘閥技術規范規格主要尺寸1.6MPa

規格主要尺寸2.5MPa

規格主要尺寸4.0MPa

規格主要尺寸6.4MPa

一、Z41H化工部法蘭閘閥技術規范法蘭閘閥拆裝方法：

1.關閉系統：

在拆卸閘閥之前，必須關閉液壓系統并放空管路中的壓力。

2. 拆卸固定螺栓：

使用扳手或扳手組卸下固定螺栓，取下閘閥。

3. 拆卸密封圈：

用工具把閘閥密封圈卸下。

4. 檢查閘閥：

檢查閘閥的內部和外部是否受損或有任何缺陷。

5. 安裝新閘閥：

把新的閘閥安裝在原位，并使用螺栓進行固定。

6. 安裝密封圈：

安裝新的密封圈，確保密封性能良好。

二、Z41H化工部法蘭閘閥技術規范法蘭閘閥檢修工藝：

1.清潔閘閥：

拆卸閘閥之前必須清潔。使用清潔溶劑和刷子等清潔閘閥，確保內部和外部干凈。

2. 檢查部件：

檢查閘閥是否有磨損、裂紋或其他損壞。

3. 更換部件：

如果閘閥有任何損壞，則需要更換受損部件。

4. 加注潤滑劑：

在重新安裝閘閥之前，必須加注潤滑劑。

5. 安裝閘閥：

重新安裝閘閥，確保正確安裝并使用螺栓進行固定。

6. 測試閘閥：

啟動系統并進行壓力測試以測試閘閥的性能。

Z41H化工部法蘭閘閥技術規范

法蘭連接閘閥的安裝質量直接影響系統密封性與安全性，其要點如下：

一、安裝前準備

1. 工況匹配檢查

- 確認閘閥參數（壓力等級、口徑、材質）與管道系統匹配，如法蘭標準（GB/ANSI等）、密封面形式（平面/凸面/環連接面）需與管道法蘭一致。

- 檢查介質流向標識，閘閥通常無流向限制，但部分類型（如明桿閘閥）需按閥體箭頭指示安裝（若有）。

2. 外觀與密封性測試

- 目視檢查法蘭面是否平整、無劃痕、裂紋，密封墊片無老化、破損（橡膠墊需避免接觸強腐蝕介質）。

- 對重要工況的閘閥，安裝前需進行強度試驗（1.5倍公稱壓力）和密封試驗（1.1倍公稱壓力），確保無泄漏。

二、安裝過程控制

1. 法蘭同軸度與平行度調整

- 用百分表或塞尺測量兩法蘭面平行度，偏差≤1mm/m（高壓系統≤0.5mm/m），同軸度誤差≤2mm，避免強行組裝導致螺栓受力不均。

- 管道焊接后需自然冷卻，避免熱變形影響法蘭位置，必要時用液壓拉伸器或扭矩扳手輔助校準。

2. 墊片安裝規范

- 墊片需居中放置，避免偏心擠壓（如金屬纏繞墊需與法蘭凸面貼合），且不得伸入管道內部，防止介質沖刷或堵塞。

- 不同介質選用對應墊片：水系統可用橡膠墊，高溫蒸汽選金屬石墨墊，腐蝕性介質選聚四氟乙烯（PTFE）墊。

3. 螺栓安裝要點

- 螺栓材質需與法蘭匹配（如304法蘭配304螺栓），螺紋需涂抹防咬合劑（高溫場景用二硫化鉬，低溫用硅基脂），避免銹蝕后難以拆卸。

- 按對角線順序分2~3次均勻擰緊螺栓（如“十字交叉法"），扭矩需符合設計要求（例：DN100 PN16法蘭螺栓扭矩約200~250N·m），且兩側螺栓外露長度一致（≤2倍螺距）。

三、安裝后檢查與注意事項

1. 密封性復查

- 系統升壓后檢查法蘭連接處是否泄漏，重點觀察墊片邊緣及螺栓孔周邊，發現滲漏需泄壓后重新調整螺栓扭矩或更換墊片。

2. **應力釋放與支撐**

- 閘閥安裝后需避免管道額外應力施加于閥體（如管道熱膨脹未設補償器），大口徑閘閥（DN≥300）需加裝支架支撐，防止法蘭螺栓因重力變形。

3. 操作與維護預留空間

- 明桿閘閥上方需預留閥桿升降空間（高度≥1.2倍閥體長度），暗桿閘閥需保證手輪/驅動裝置操作方便，且周圍無障礙物遮擋。

4. 特殊工況處理

- 低溫環境（-20以下）需選用低溫墊片（如金屬包覆墊），螺栓需做防冷縮處理；振動場景（如泵出口）需增加防松螺母或點焊螺栓頭部。
